Empresa multinacional de movilidad, ascensores y accesibilidad
Proyecto:
Desarrollo de Objetos BIM Escaleras Mecánicas Orona en Autodesk Revit para uso interno.
Fase:
Desarrollo catálogo para fabricante.
Cliente:
ORONA.
Contexto:
Necesidad de creación de los modelos BIM de escaleras mecánicas de Orona en Autodesk Revit por petición de grandes empresas del sector retail y de centros comerciales. Se trata de generar dos catálogos de familias, con múltiples modelos y referencias, para uso interno de los técnicos de Orona para verificación de diseño, comprobación de normativa y requisitos de clientes.
Propuesta:

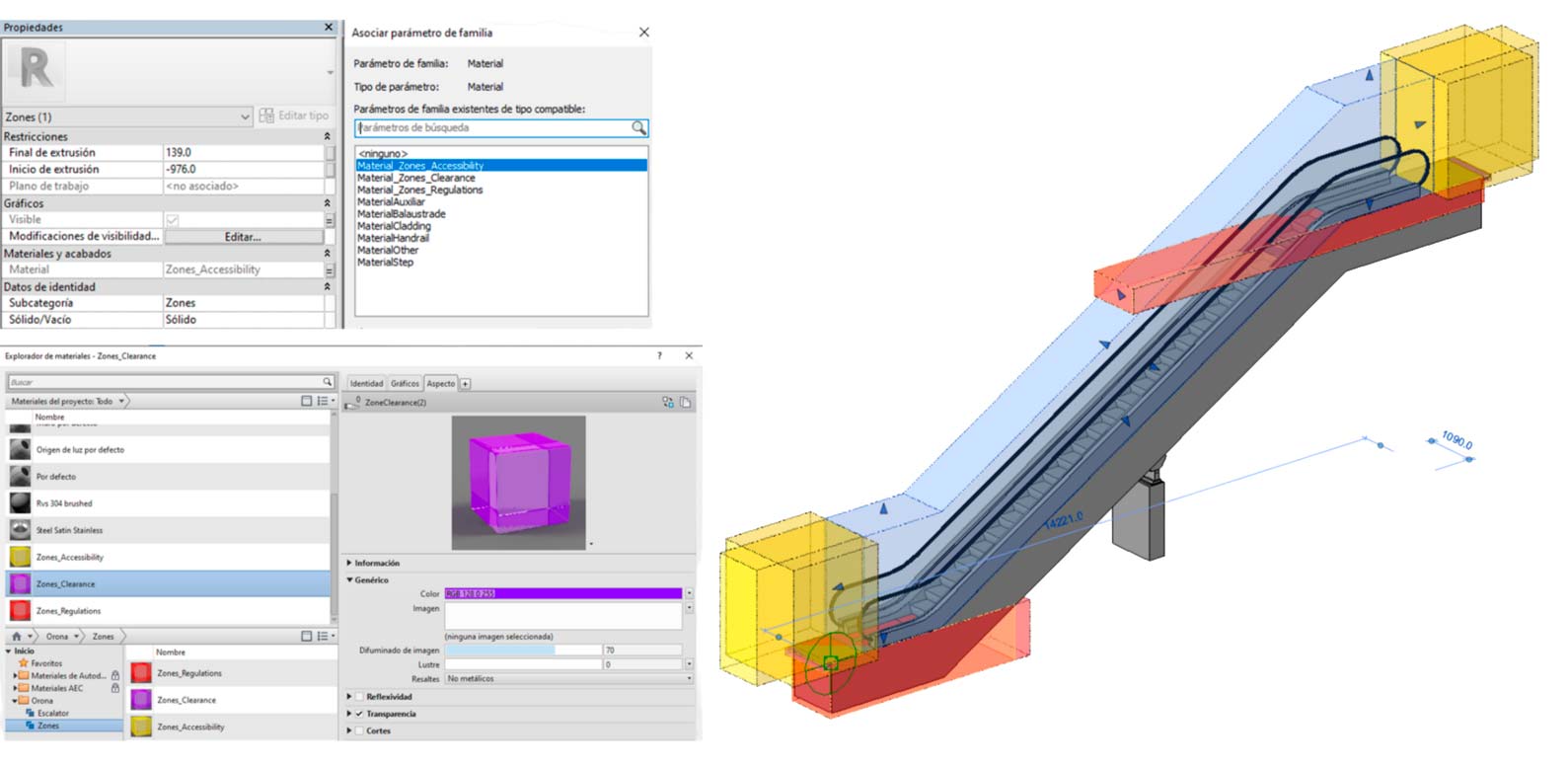

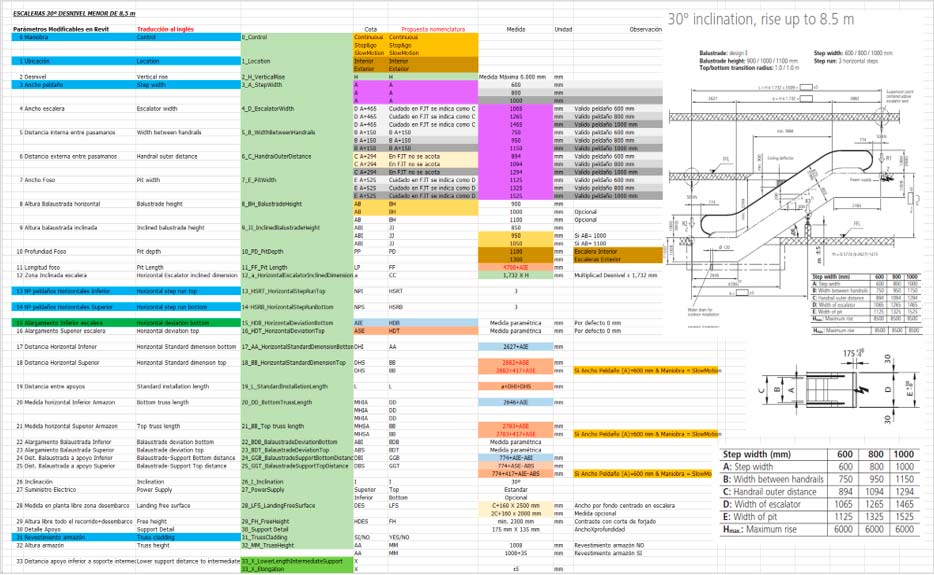

Partiendo de un estudio inicial se realiza una propuesta de un semi configurador de objeto BIM en Autodesk Revit de escalera mecánica. A partir de un macro Excel de preconfiguración de restricciones, medidas, fórmulas, relaciones, se genera la lógica de componentes con especial atención a los cumplimientos de normativa de accesibilidad, a la comprobación de huecos en losas de forjados y a los criterios estructurales y de instalaciones.
Reto:

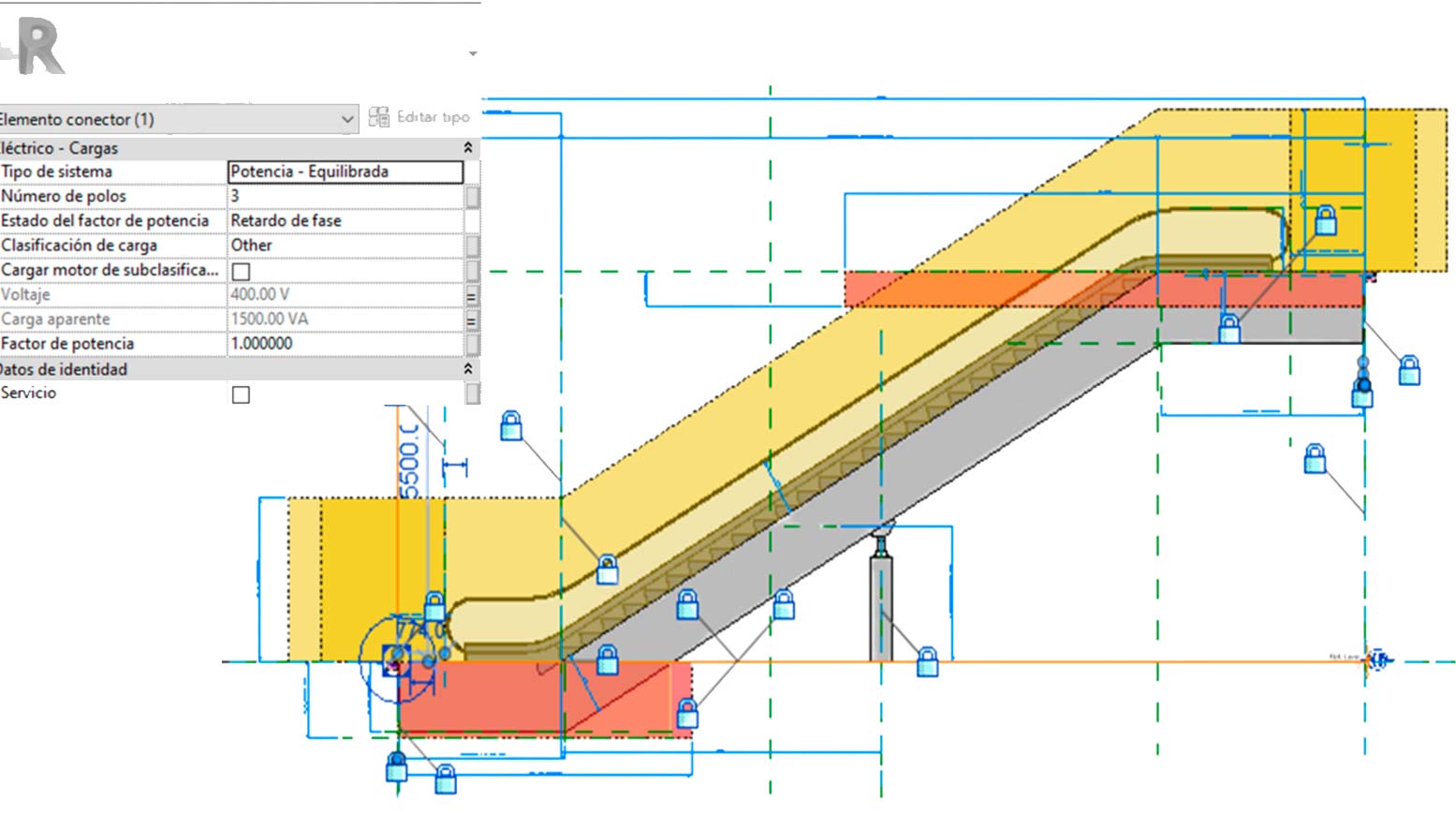

Lograr los objetivos de automatización conjunta de cada uno de los componentes que conforman los distintos tipos de escaleras teniendo en cuenta el cumplimiento de medidas, condiciones técnicas y de normativas mediante formulación entre 6 niveles de anidación de elementos BIM, incluir los criterios de cálculos estructurales.
Resultados:

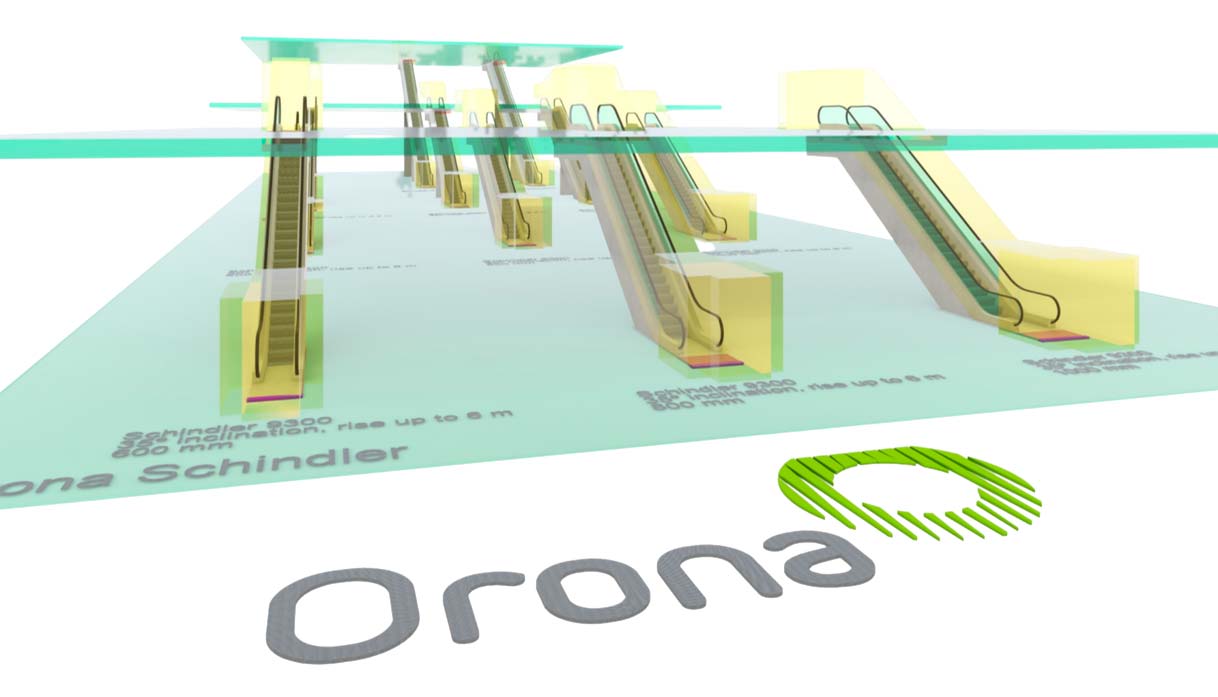

Se logró el desarrollo de un configurador BIM dentro de Autodesk Revit de todos los modelos y variantes de las escaleras mecánicas de Orona de forma totalmente automatizada para su correcto encaje y prescripción en proyectos reales. Esto permite crear un nuevo proceso de trabajo pensado para su uso sencillo, rápido, eficaz y garantizando, por parte del fabricante, en proyectos BIM complejos, y facilita la creación de una base de datos de los productos escalable a futuro.
11
Tipos de escaleras totalmente automatizados y listos para proyectos
100%
De automatización de los objetos BIM con 6 niveles de anidación
